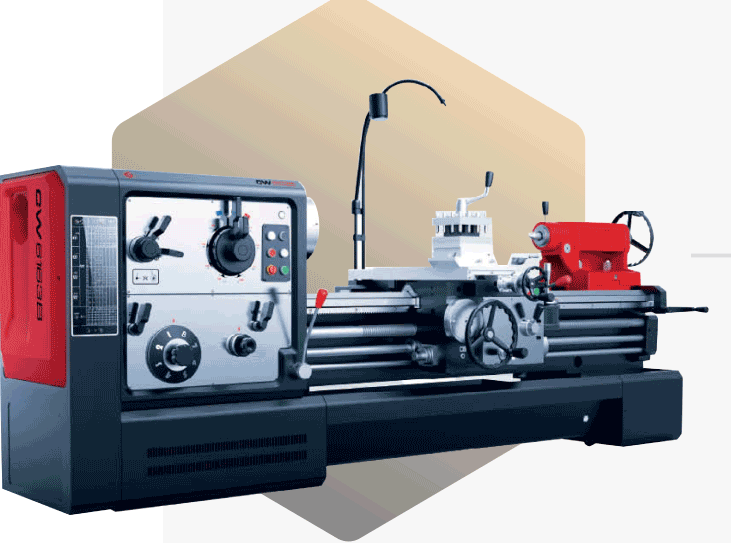

1. 機床的主要技術參數：
項 目 | 單位 | 規格 | 備注 | |
床身上最大回轉直徑 | mm | φ930 |
| |
最大工件長度 | mm | 1000,1500,2000,3000, 4000,5000 |
| |
床身導軌寬度及淬火硬度 | mm | 550 RC52 |
| |
馬鞍槽內最大回轉直徑/有效寬度 | mm | 1100/300 | CW6293B | |
主 軸 | 主軸通孔直徑和軸頭形式 | mm | 104 D11 |
|
主軸前端孔錐度 | mm | 120 (1:20) |
| |
轉速級數 |
| 18種 |
| |
轉速范圍 | r/min | 6-800 |
| |
主電機功率 | kW | 11 |
| |
快速電機功率 | kW | 1.1 |
| |
床鞍快移速度 | mm/min | 4000 |
| |
縱進給量級數和范圍 | mm/r | 64種 0.05-24.3 |
| |
橫向進給量和縱進給量的比率 |
| 1/2 |
| |
機床絲杠螺距 |
| 12（公制） |
| |
螺紋車削 | 公制螺紋 | mm | 50種 1-240 |
|
英制螺紋 | t.p.i | 26種 14-1 |
| |
模數螺紋 | mm | 53種 0.5-120 |
| |
徑節螺紋 | Dp | 24種 28-1 |
| |
尾座 | 尾座套筒的直徑 | mm | 100 |
|
套筒行程 | mm | 250 |
| |
尾座主軸錐孔錐度 |
| 莫氏5號 |
| |
刀架 | 刀架形式 |
| 立式四工位 |
|
刀架最大回轉直徑 | mm | 650 |
| |
下刀架最大橫向行程 | mm | 500 |
| |
上刀架最大行程 | mm | 200 |
| |
冷卻泵電機功率 | W | 120（大于3m行程為180） |
| |
2．機床精度：
機床精度貫徹GB/T4020-1997《臥式車床精度檢驗》標準。
檢 驗 項 目 | 工廠標準 |
加工精度 | IT6-IT7 |
加工工件圓度 | 0.02mm/Ф120 |
加工工件圓柱度 | 0.04mm / 300mm |
加工工件平面度 | 0.025mm/Ф300mm |
