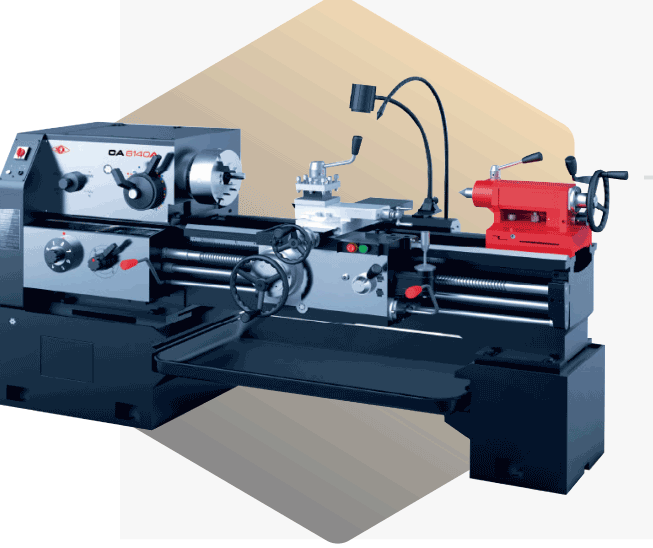

項    目

單位

規格

備注

床身上最大回轉直徑

mm

φ610

刀架上最大工件回轉直徑

mm

φ370

最大工件長度/最大車削長度

mm

750/650；1000/900；1500/1400；2000/1900

床身導軌寬度及淬火硬度

mm

400  RC52

馬鞍槽內最大回轉直徑/有效寬度

mm

φ830/210*

馬鞍車床

刀桿截面尺寸

mm

25×25

主              軸

主軸通孔直徑和軸頭形式

mm

φ52   A6

主軸前端孔錐度

mm

莫氏圓錐6號

轉速范圍

正轉

r/min

11－1600（24）

反轉

r/min

14－1580（12）

主電機功率

kW

7.5

快速電機功率

kW

0.25

刀架快移速度

縱向

m/min

4

橫向

m/min

2

縱進給量級數和范圍

mm/r

64種 0.028-6.33

橫向進給量和縱進給量的比率

1/2

機床Z軸絲杠螺距

mm

12（公制）

螺紋車削

公制螺紋（44種）

mm

1－192

英制螺紋（21種）

t.p.i

2－24

模數螺紋（39種）

mm

0.25－48

徑節螺紋（37種）

Dp

1－96

尾座

尾座套筒的直徑

mm

75

套筒行程

mm

150

尾座主軸錐孔錐度

莫氏5號

刀架

刀架形式

立式四工位

刀架轉盤回轉角度

mm

±90

刀架橫向行程

mm

320

小刀架移動行程

mm

140

冷卻泵電機功率

W

125

檢 驗 項 目

工廠標準

加工精度

IT6-IT7

加工工件圓度

0.01mm/Ф80

加工工件圓柱度

0.04mm / 300mm

加工工件平面度

0.025mm/Ф300mm
