功能及特點說明

1、 主要用途

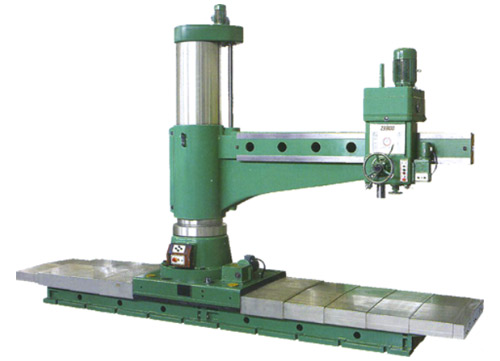

    Z3363型系列滑座式搖臂鉆床，適用于在大、中型零件上鉆孔、擴孔、鉸孔、锪平面及攻螺紋。在具有工藝裝備的條件下，可以進行鏜孔。

2、 主要特點

2.1采用液壓予選變速機構，可節省輔助時間。所有操縱手柄均集中安放在很方便的部位，且操縱輕便。

2.2主軸正反轉、停車（制動）、變速、空擋五個動作，均用一個手柄控制，操縱集中，輕便靈巧。

2.3主軸箱、搖臂、內外柱均采用液壓驅動的菱形塊夾緊機構，結構新穎。

2.4主要導軌面均采用表面淬火處理，延長了機床的使用壽命。

2.5有完善的安全保護裝置，符合國際通用標準。

2.6主軸箱、立柱的夾緊或松開可單獨夾緊，也可同時夾緊。

3、大件

立柱、搖臂、主軸箱、床身等大件均采用高強度鑄鐵，提高了大件的剛度和強度。

4、 潤滑

4.1主軸箱內部、搖臂與立柱等均采用自動潤滑。

4.2搖臂導軌、搖臂升降機構等采用手動潤滑。

5、電氣

本機床使用三相380V/50Hz交流電源?？刂齐娐?、照明電路、指示燈均由控制變壓器供電。

二、主要規格及技術參數
